Software TEM
TEManalyze
Otimize o seu inquérito TEM antes de chegar ao terreno.

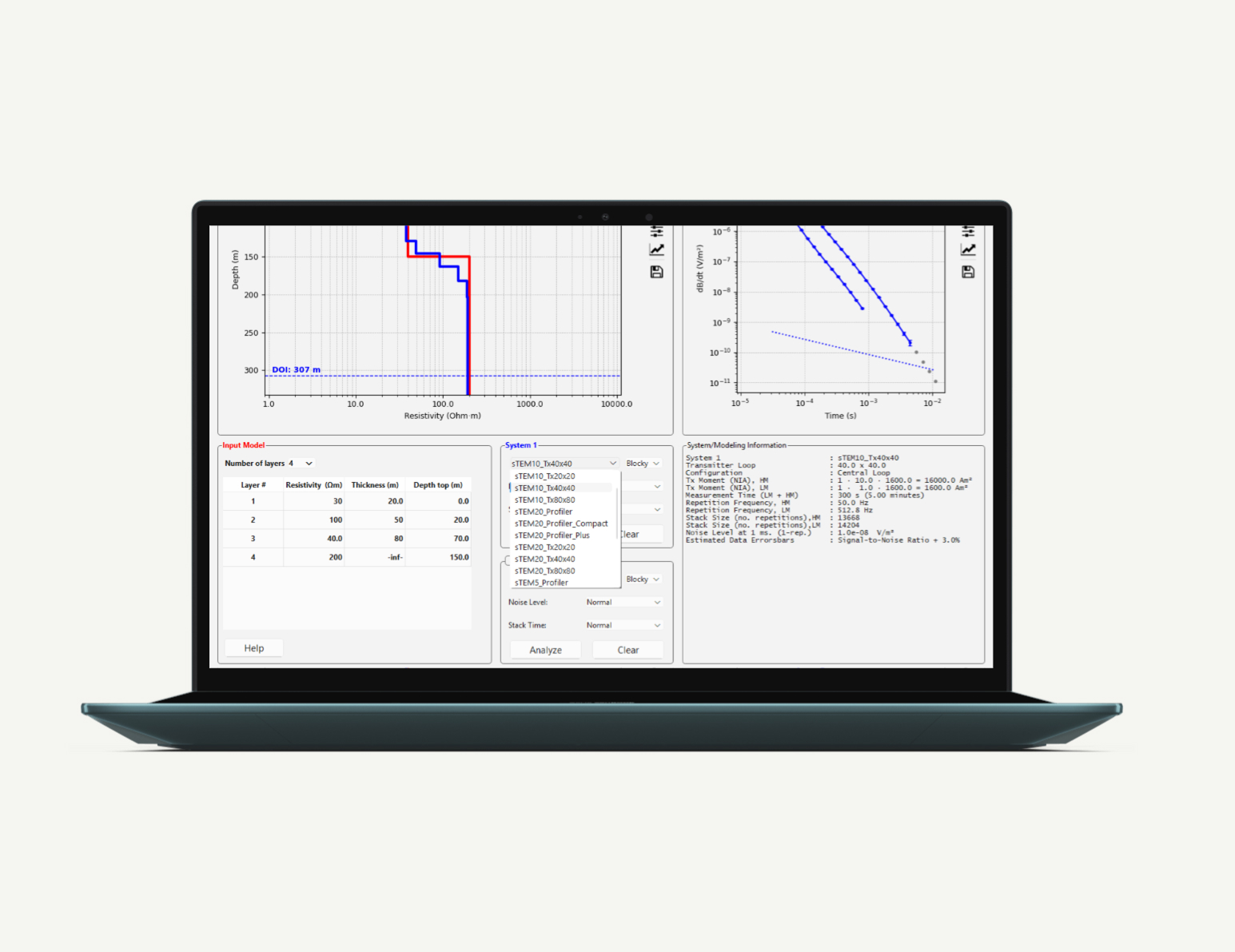

O TEManalyze é o nosso software gratuito que lhe permite identificar o sistema e a configuração mais adequados, seja sTEM, tTEM ou TEM2Go, ao mesmo tempo que determina o tempo de empilhamento ideal com base nas capacidades do sistema e nas condições do levantamento. Ao prever a resolução e a profundidade de investigação alcançáveis a partir de um modelo geológico previsto, o software ajuda-o a avaliar o desempenho do levantamento antes de ir para o terreno. Com apenas um conhecimento básico das resistividades e espessuras das camadas, o TEManalyze pode fornecer informações úteis que lhe poupam tempo e recursos no local.
Porquê o TEManalyze?
Poupe tempo e dinheiro otimizando os parâmetros do seu levantamento antes da mobilização
Prever a resolução e a profundidade da investigação para diferentes configurações do sistema
Compare sistemas TEM lado a lado para escolher o mais adequado para o seu projeto
Sem custos ocultos nem limitações
Concebido por especialistas
Testado
Validado
Principais funcionalidades para orientar o planeamento do seu inquérito
Seleção precisa de sistemas, modelação robusta e estimativa do DOI. Tudo otimizado para facilitar a utilização.
Seleção de sistemas baseada em modelos
Determine o sistema e a configuração TEMcompany mais adequados com base nas condições geológicas previstas, no nível de ruído e no tempo de empilhamento.
Opções de inversão flexíveis
Escolha entre inversões suaves (norma L2) ou em blocos (norma L1) para modelos unidimensionais multicamadas. Personalize as resistividades e espessuras das camadas e avalie o desajuste dos dados para garantir resultados fiáveis.
Otimização do ruído e do empilhamento
Simule níveis de ruído efetivos e ajuste os tempos de empilhamento para verificar o seu impacto na incerteza dos dados e na resolução do modelo.
Estimativa da profundidade da investigação
Calcular automaticamente o DOI utilizando os parâmetros do sistema TEMcompany, o ruído e os resultados da inversão para orientar as decisões relativas às medições no terreno.
Características e vantagens do TEManalyze
Planeie, modele e avalie com confiança. O TEManalyze oferece-lhe tudo o que precisa para otimizar o seu estudo TEM antes de ir para o terreno.
Modelação geológica ao seu alcance
O TEManalyze facilita a definição de uma estrutura subterrânea prevista através da introdução das resistividades e espessuras das camadas. Este modelo simples serve de base para avaliar o desempenho do sistema, orientando-o no sentido de expectativas realistas quanto à resolução e à profundidade da investigação. Ao ajustar as propriedades das camadas, pode explorar rapidamente como diferentes cenários geológicos influenciam a qualidade da medição e a seleção do sistema.
Modelação avançada ao alcance de todos
O TEManalyze utiliza um algoritmo de inversão não linear robusto para simular a forma como o sistema selecionado irá gerar imagens do subsolo. É possível escolher entre os tipos de inversão suave (norma L2) e em blocos (norma L1), cada um adequado a diferentes condições geológicas. O software calcula respostas diretas, ajusta o modelo a dados limitados pelo ruído e fornece indicadores claros da resolução alcançável.
Principais características:
-
Inversão do modelo suave (L2) ou em blocos (L1)
-
Modelo multicamadas unidimensional com restrições verticais
-
Cálculo automático do desajuste com avisos em caso de ajustes inadequados
-
Modelação prospectiva com base no código Lupus TEM
Escolha o sistema TEM adequado para o trabalho
Com suporte integrado para os instrumentos sTEM, tTEM e TEM2Go, o TEManalyze avalia a configuração do sistema, a geometria das bobinas, as características das formas de onda e os parâmetros de filtragem. Os utilizadores podem comparar a forma como cada sistema responde ao mesmo modelo geológico, facilitando a seleção da configuração ideal antes do início de qualquer trabalho de campo.
Compreenda a qualidade dos dados antes de os avaliar
O nível de ruído e o tempo de acumulação influenciam diretamente a incerteza e a profundidade de investigação (DOI). O TEManalyze simula níveis de ruído efetivos com base nas características do sistema e na duração da acumulação, calcula as barras de erro dos dados e exclui automaticamente os dados não fiáveis. A profundidade de investigação é então calculada utilizando os resultados da inversão e as incertezas baseadas no ruído, proporcionando-lhe uma previsão precisa da profundidade e fiabilidade com que o sistema escolhido consegue resolver o subsolo.
Destaques:
-
Níveis de ruído ajustáveis (Baixo, Normal, Alto)
-
Tempos de empilhamento personalizáveis (¼×, Normal, 4×)
-
Escalagem eficaz do ruído utilizando t−0,5t^{-0,5}
Respostas às suas perguntas
Para que serve o TEManalyze?
O TEManalyze foi concebido para o ajudar a escolher o sistema TEMcompany, a configuração e o tempo de empilhamento ideais antes de realizar medições no terreno. Ao modelar as condições geológicas previstas, prevê a resolução alcançável e a profundidade de investigação (DOI).
É necessário ter conhecimentos geológicos aprofundados para utilizar o TEManalyze?
Não. Os utilizadores apenas precisam de uma estimativa básica das resistividades e espessuras previstas das camadas. O TEManalyze trata internamente da modelação direta, da simulação de ruído e da inversão.
Como é que o TEManalyze calcula o DOI?
O software calcula o DOI utilizando os resultados da inversão, o nível de ruído, as incertezas dos dados e as propriedades do sistema. Baseia-se na metodologia DOI estabelecida, implementada no código de inversão Lupus TEM.
Qual é a diferença entre a inversão suave e a inversão em blocos?
Uma inversão suave (norma L2) é ideal para transições graduais no subsolo, enquanto uma inversão em blocos (norma L1) destaca limites mais nítidos. O TEManalyze permite-lhe escolher o tipo de modelo que melhor se adequa às suas expectativas.
LEVANTAMENTOS GEOFÍSICOS ELETROMAGNÉTICOS TRANSIENTES
Por que utilizar o método geofísico TEM?
A nossa tecnologia TEM
O método de levantamento geofísico Transient Electromagnetic (TEM) é uma técnica moderna concebida para medir perfis de resistividade vertical com sensibilidade particular a materiais condutores.
- Particularmente sensível a materiais condutores
- Método não invasivo que utiliza laços de fio para transmitir e receber sinais
- Não deixa vestígios no local da pesquisa após a recolha de dados
- Altamente eficiente, requer um circuito transmissor e uma ou duas bobinas receptoras menores
- Pode atingir medições de profundidade de até 600 metros
- Todo o processo leva apenas alguns minutos, desde a configuração até a modelagem da resistividade.
Onde utilizar o TEM
As pesquisas TEM são altamente versáteis e particularmente eficazes nas seguintes áreas. Os nossosinstrumentos fornecem dados precisos e rápidos para resolver muitos desafios geofísicos.
Exploração de águas subterrâneas: Identifica reservas de água doce, água salina e zonas de contaminação para otimizar a localização dos poços e a profundidade de perfuração.
Detecção de minerais: Localiza depósitos minerais com base nas suas assinaturas de resistividade únicas.
Mapeamento geológico: Revela a estrutura subterrânea para vários estudos geológicos.
Levantamentos ambientais: Avalia contaminantes e salinização no solo.
Os benefícios do TEM
O mapeamento eletromagnético transitório (TEM) é um método não invasivo que garante que as áreas pesquisadas permaneçam intactas, pois utiliza laços de fios para transmitir e receber sinais eletromagnéticos sem deixar marcas físicas no terreno.
Os geoscanners da TEMcompany permitem a recolha rápida e precisa de dados geofísicos, além de uma configuração fácil dos instrumentos, proporcionando uma economia significativa de tempo para consultores, empreiteiros e clientes.
Explore. Detete. Descubra.
O sTEM oferece portabilidade, aquisição rápida de dados e medições precisas em um único local para levantamentos de águas subterrâneas, ambientais e geotécnicos.
